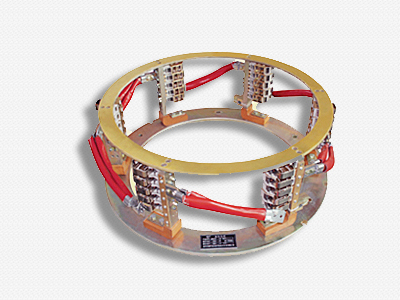

直流大型发电机（电机）集电总成
直流电机集电总成装置组件：
 |
 |
 |
| 刷握 | 刷杆 | 座圈 |
 |  |  |
| 电刷 | 导电带 | 组件总成 |

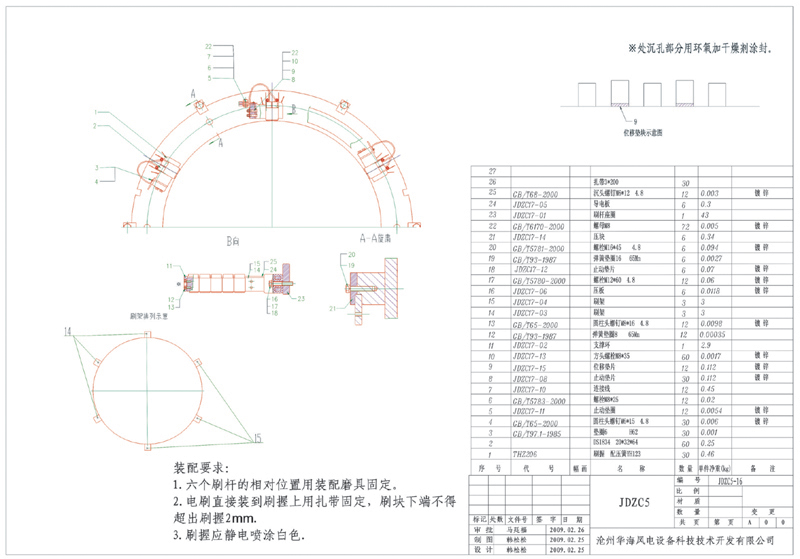

集电总成示意图：
集电总成配置表：
|
电机
|
电机
|
电刷规格
|
电机总成
制造号/型号
|
|||
|
型号
|
电机容量
|
额定电压
|
电机转数
|
|||
|
R（008-319）
|
Z3200/1100
|
4500KW
|
800V
|
40/80r/is
|
20*32
|
JDZC17
|
|
ZF1-F4（008-320）
|
Z2150/900
|
4000KW
|
900V
|
119/250r/is
|
32*20
|
JDZC17
|
|
F5（008-321）
|
Z2150/730
|
3500KW
|
900V
|
160/335r/is
|
32*16
|
JDZC5
|
|
F6（008-322）
|
Z2150/570
|
3500KW
|
900V
|
205/430r/is
|
32*16
|
JDZC5
|
|
F7（008-323）
|
Z2150/530
|
3200KW
|
900V
|
233/490r/is
|
32*16
|
JDZC5
|
|
E1立辊电机（008-324）
|
Z560-4L
|
500KW
|
440V
|
335/670r/is
|
20*32
|
JDZC18
|
|
R1压下电机（008-1278）
|
Z355-6
|
190KW
|
440V
|
530/1350r/is
|
16*32
|
JDZC19
|
|
飞剪电机（008-325）
|
Z560-2
|
850KW
|
660V
|
925r/is
|
20*32
|
JDZC18
|
|
F1E立辊电机（008-326）
|
Z450-4L
|
150KW
|
440V
|
220/440r/is
|
20*32
|
JDZC18
|
|
夹送辊电机（008-327）
|
Z450-4
|
250KW
|
660V
|
325/650r/is
|
16*32
|
JDZC5
|
|
卷取电机（008-330）
|
Z710-2
|
700KW
|
660V
|
340/1200r/is
|
16*32
|
JDZC5
|
 |

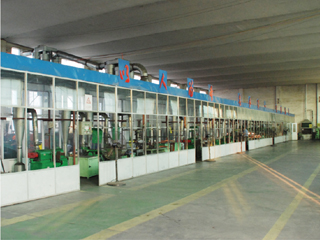

| 集电总成组件生产线 |

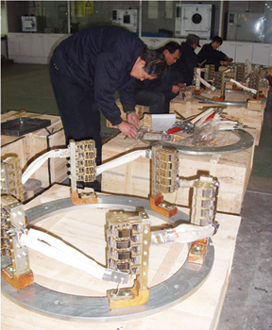

JDZC15装配现场
|
定位检测
|
对集电总成进行高压测试
|
