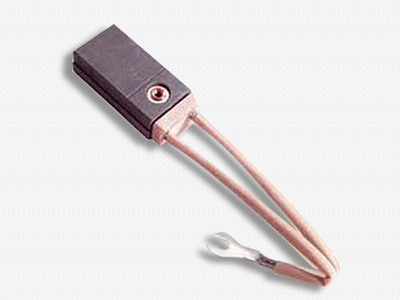

高速汽轮发电机电刷
产品类别： 进口高速汽轮发电机电刷（80m/s-100m/s）
产品制号：QLN34
产品名称：美国NCC634转国产化QLN34电刷
产品规格：0
产品型号：0
高速汽轮发电机电刷简介：QLN34电刷是我厂新世纪研制开发专门用于高速汽轮发电机滑环用新产品，系参照美国民炭素公司生产的世界_电刷-NCC634的技术性能，进行_越某些技术性能指标创新的新产品。 随着我国现代化工业的迅速发展，高速汽轮发电机的容愈来愈大，圆周速度愈来愈高，线速度80m/s 以上机组愈来愈多。而对高速汽轮发电机滑环电刷要求愈来愈苛刻。特别是高速汽轮发电机滑环用电刷产生“气垫”现象和并联电路电流分布不均匀性给发电厂带来_大困扰。
为了确保高速汽轮发电机电刷运行中的可靠性和滑动接触的稳定性以及并联电路电刷分布均匀性。解决目前我国进口和国内制造大容量汽轮发电机_依靠国外进口电刷的国产化问题。我厂集中了_技术人员组成了公关研制小组，紧跟现代化步伐，与时具进,开拓创新，经三年多的时间，经过对国外电刷的微观结构分析，和电气物理性能的研究，经几百次的材料组合配伍，工艺试验，打破常规工艺路线，大胆采用新材料，特殊的新工艺，特殊的自创工艺，特殊的方法手段，并自创了线速度 90m/s的试验设备，经反复的试验研究，而研制出全新的“专用”于高速汽轮发电机滑环用的新型QLN34电刷。
物理性能对比：暂无
二、QLN34高速汽轮发电机电刷特点：
1、_优良的润滑性能，摩擦系数小。
2、_好的成膜能力（快速生成氧化膜）及自我调整氧化膜能力，确保氧化膜厚薄均匀一致黑又亮。
3、_高的集流性能，电阻系数小，导电和导热性能好。
4、具有良好的均流性，电阻系数均匀一致波动范围小，氧化膜均为一致，假比重低，从而确保了并联电路电刷电流分布均一性。
5、电刷假比重低，惯量少，硬度低，钢性小，弹性膜量低，电刷运行时随动性好（承座性好）电刷滑动接触隧动性好。非常适宜用于线速度高的高速汽轮发电机滑环使用。
6、电刷开孔气孔率大，优于国内外同类产品气孔率均在40%以上，且基本为连通孔透气性好。可通过连通孔把电刷下形成的气体排除，降低电刷下的气体压力，消除了高速气轮机发电机产生“气垫”现象，即_了电刷电流分布均匀性又确保了电刷温升不致于太高的效用。
7、电刷对集电环磨损小，因磨损小，成膜能力强，降低了钢滑环的磨损。
8、高速汽轮发电机电刷抗折强度高，优于国外NCC634产品，确保了电刷具有_的抗磨性，电刷寿命长，实际使用中验证_过了国外同类产品的水平。
三、实际电机模拟试验台试验参数：
1、实验台：东光进口电刷国产化研制厂开发研制 电机：9# 电压8-9伏 电流：625-67_ 钢环直径：668mm 材质：不锈钢 线速度：90m/s
2、实验实测数据见表：
四、适用范围
QLN34电刷试用于线速度60m/s 70 m/s 80m/s
90m/s、10万、12.5万、20万、60万、80万等各种高速汽轮机发电机滑环配套使用，可替代D172、S27。
五、成功案例
QLN34高速汽轮发电机电刷已在二滩水电厂、刘家峡水电厂、山东淄博热电厂，吉林二电厂等成功使用。
注：对J164电刷的安装维修也可根据本说明。
服务承诺
1、本厂根据客户的不同需求，可_设计、智能开发。
2、对于电刷打火、电刷过热、电流分配不均致使电刷寿命缩短的特殊情况，本厂可上门服务，由_技术人员排查原因，提借助可行方案，排除故障。
产品制号：QLN34
产品名称：美国NCC634转国产化QLN34电刷
产品规格：0
产品型号：0
高速汽轮发电机电刷简介：QLN34电刷是我厂新世纪研制开发专门用于高速汽轮发电机滑环用新产品，系参照美国民炭素公司生产的世界_电刷-NCC634的技术性能，进行_越某些技术性能指标创新的新产品。 随着我国现代化工业的迅速发展，高速汽轮发电机的容愈来愈大，圆周速度愈来愈高，线速度80m/s 以上机组愈来愈多。而对高速汽轮发电机滑环电刷要求愈来愈苛刻。特别是高速汽轮发电机滑环用电刷产生“气垫”现象和并联电路电流分布不均匀性给发电厂带来_大困扰。
为了确保高速汽轮发电机电刷运行中的可靠性和滑动接触的稳定性以及并联电路电刷分布均匀性。解决目前我国进口和国内制造大容量汽轮发电机_依靠国外进口电刷的国产化问题。我厂集中了_技术人员组成了公关研制小组，紧跟现代化步伐，与时具进,开拓创新，经三年多的时间，经过对国外电刷的微观结构分析，和电气物理性能的研究，经几百次的材料组合配伍，工艺试验，打破常规工艺路线，大胆采用新材料，特殊的新工艺，特殊的自创工艺，特殊的方法手段，并自创了线速度 90m/s的试验设备，经反复的试验研究，而研制出全新的“专用”于高速汽轮发电机滑环用的新型QLN34电刷。
物理性能对比：暂无
一、QLN34的技术性能与进口电刷NCC634产品性能对比
序号 | 性能指标＼牌号 | QLN34 | NCC634 |
| 1 | 电阻系数ρ μΩm | 17 | 17 |
| 2 | 体积密度d g/cm3 | 1.28 | 1.28 |
| 3 | 开孔气孔率 % | 41 | 41 |
| 4 | 肖氏硬度 HS | 20 | 20 |
| 5 | 抗折强度 dz Mpa | 6-10 | 6 |
| 6 | 线速度 S m/s | 81-90 | 81 |
| 7 | 摩擦系数τ f | 0.2 | 0.25 |
| 8 | 电流密度 A/cm2 | 11 | 10 |
| 9 | 一对电刷电压降V伏 | ≥0.20 | ≥0.25 |
| 10 | 电流分布 A | 2.5%-10%（额定66） | 2.5%-10%（额定66） |
| 11 | 上述电流分布 A下 | 导线未过热变色 | 导线未过热变色 |
| 备注 | 实验测试 | 实验测试及有关材料 |
1、_优良的润滑性能，摩擦系数小。
2、_好的成膜能力（快速生成氧化膜）及自我调整氧化膜能力，确保氧化膜厚薄均匀一致黑又亮。
3、_高的集流性能，电阻系数小，导电和导热性能好。
4、具有良好的均流性，电阻系数均匀一致波动范围小，氧化膜均为一致，假比重低，从而确保了并联电路电刷电流分布均一性。
5、电刷假比重低，惯量少，硬度低，钢性小，弹性膜量低，电刷运行时随动性好（承座性好）电刷滑动接触隧动性好。非常适宜用于线速度高的高速汽轮发电机滑环使用。
6、电刷开孔气孔率大，优于国内外同类产品气孔率均在40%以上，且基本为连通孔透气性好。可通过连通孔把电刷下形成的气体排除，降低电刷下的气体压力，消除了高速气轮机发电机产生“气垫”现象，即_了电刷电流分布均匀性又确保了电刷温升不致于太高的效用。
7、电刷对集电环磨损小，因磨损小，成膜能力强，降低了钢滑环的磨损。
8、高速汽轮发电机电刷抗折强度高，优于国外NCC634产品，确保了电刷具有_的抗磨性，电刷寿命长，实际使用中验证_过了国外同类产品的水平。
三、实际电机模拟试验台试验参数：
1、实验台：东光进口电刷国产化研制厂开发研制 电机：9# 电压8-9伏 电流：625-67_ 钢环直径：668mm 材质：不锈钢 线速度：90m/s
2、实验实测数据见表：
| 电机型号 | 电压V | 电流A | 电刷数量块 | 电刷尺寸 | 线速度 | 累计时间 | 环境温度℃ |
| 9# | 8-9 | 625-675 | 6 | 20X32X65 | 81 | 10 | 34/43 |
| 电刷型号 | 平均磨损 | 电刷温度℃ | 电刷平均电流A | 滑环温度℃ | 火花等级 | ||
| QLN34 | 0.43 | 60-80 | 80 | 56 | 无-1.5 | ||
| NCC634 | 0.44 | 85-60 | 80 | 77 | 无-1.5 | ||
QLN34电刷试用于线速度60m/s 70 m/s 80m/s
90m/s、10万、12.5万、20万、60万、80万等各种高速汽轮机发电机滑环配套使用，可替代D172、S27。
五、成功案例
QLN34高速汽轮发电机电刷已在二滩水电厂、刘家峡水电厂、山东淄博热电厂，吉林二电厂等成功使用。
注：对J164电刷的安装维修也可根据本说明。
服务承诺
1、本厂根据客户的不同需求，可_设计、智能开发。
2、对于电刷打火、电刷过热、电流分配不均致使电刷寿命缩短的特殊情况，本厂可上门服务，由_技术人员排查原因，提借助可行方案，排除故障。
