产品类别：电铲（电动挖掘机）集电器
产品制号：JDQ2-PT

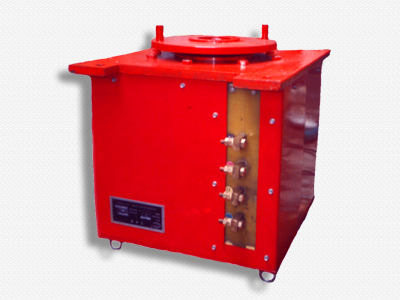

产品名称：集电器
产品规格：AC380V 50HZ 320KW
产品型号：CED650
产品简介：暂无
物理性能对比：暂无

电动挖掘机专用集电器安装维护

使用说明书

正确使用集电器是_电动挖掘 机能够正常运行、提高工作效率的重要条件。因此，能够正确掌握集电器的安装、运行、维护是_重要的，现介绍集电器的安装、维护之必要条款供用户单位参考。

一、安装之要求：

1、安装前应详细阅读使用说明书及其它相关《操作手册》。
2、检查回转体是否灵活，不得有卡阻现象。
3、检测各导电体的相间绝缘电阻和对地电阻，其电阻值应大于或等于10MΩ。
4、集电器的轴心线应与机械回转体轴心线重合，并确保安装螺栓紧固可靠。
5、导电体的联结应牢固可靠，导体与导体接触面应保持清洁，零相序环绝不允许做导电体之用。
6、检查内部各螺栓、螺帽是否紧固。
7、严格按照使用说明书及集电器各相接线柱相色联接输入输出电源。
8、确认上述条款都已做到，方可送电试车挖掘机作回转空载运行往复20个圆周后无异常现象，即正式工作运行。

二、维护之要求：

电动挖掘机每工作300小时后，_做到以下之要求：

1、检查集电器因在运行期间振动，而引发刷杆及导电体上的螺栓松动现象，应及时加以紧固。
2、检查电刷的活动情况，电刷在刷盒内应当活动自如，无卡阻现象。
3、检查电刷的压力，确保电刷稳定工作与均匀传导电流。各个压力弹簧的压力差别要求不大于10%，当发生_差时应及时进行更换。
4、检查电刷是否有过热、变色现象及电刷的磨损程度，当发生或磨损到_位时（电刷尾部横线处），应更换同型号新电刷，电刷使用的剩余高度以寿命线为准。电刷与刷盒的配合间隙应在0.10-0.15mm,电刷与集电环接触面要大于或等于75%。
5、每个集电器有两个通风窗，打开通风窗起到通风散热的作用。
6、检查集电环滑触面是否光洁，当出现滑痕沟不能正常工作时，应车削修理集电环滑触面，其表面粗糙度应达到0.8 , 集电环外圆面与空心轴的偏心度误差不得_过0.05mm。
7、在更换刷架时，请不要拆卸刷杆，以避免影响使用精度。

CED650集电器应用于乌兰水泥厂电动挖掘机现场

内蒙古准格尔煤矿美国进口45吨电铲车的“集电器”国产化实用现场
